Norkart har gjort situasjonskart tilgjengelig digitalt for HELE Norge. Situasjonskart kan du kjøpe på Norkarts e-Torg, og gir deg grunnlaget du trenger for å utarbeide situasjonsplan som skal legges ved byggesøknaden din.

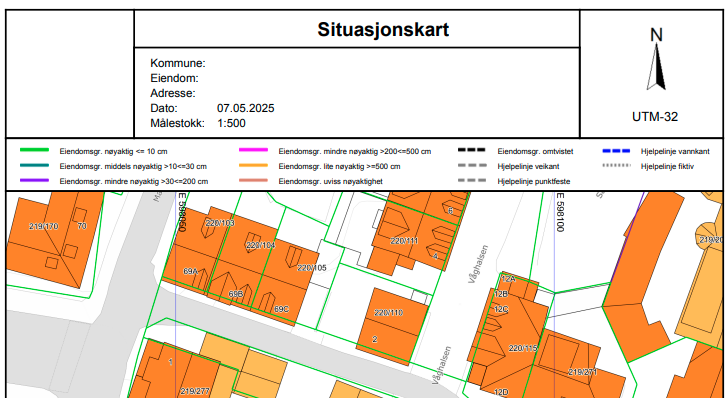

Hva er et situasjonskart?
Situasjonskartet er et datostemplet kart over valgt utsnitt med dato, målestokk og koordinater. Dette er grunnlaget for å utarbeide situasjonsplanen som skal legges ved byggesøknaden. Bruk situasjonskartet til å lage tegninger som gjør det enkelt å forstå hvordan bygningen din skal se ut.
Her kan du bestille situasjonskart.

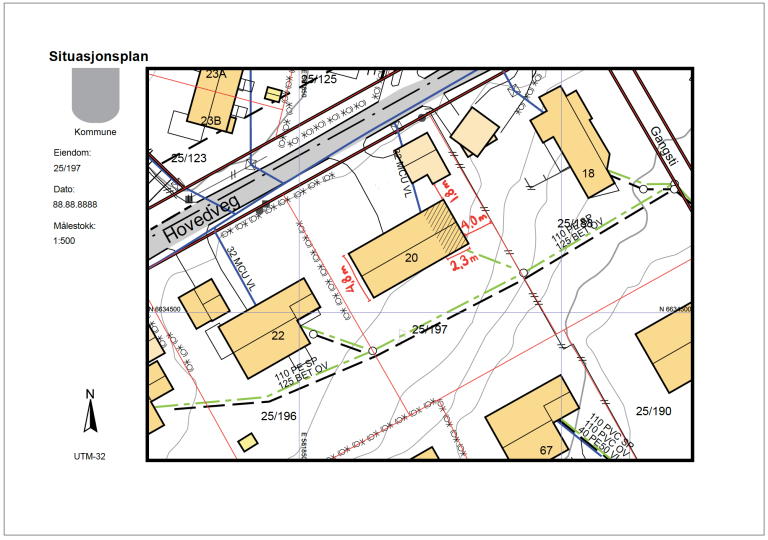

Hvordan lager jeg en situasjonsplan til byggesøknaden?
Du bruker situasjonskartet som utgangspunkt også tegner du inn endringer og avstander for å vise forhold til eksisterende omgivelser.
Skal du for eksempel lage situasjonsplan for et tilbygg, starter du med å tegne tilbygget i riktig posisjon, og målsatt i forhold til omgivelsene. Deretter tegner du avstand til eiendomsgrensen, nabobygg, vei etc. Etter relevante avstander er tegnet inn har du en situasjonsplan klar til levering.
Mer om hvordan du gjør dette kan du lese på Direktoratet for byggkvalitet sine hjemmesider.
I listen under kan du se hvilke detaljer som kan være relevant å legge til som ofte kommunen krever:
-
Tilbygget tegnet inn på rett plass og i målestokk
-
Utvendige mål på tilbygget du ønsker å bygge
-
Avstand til nabogrenser
-
Avstand til en eventuell byggegrense/reguleringsgrense
-
Avstand til nærmeste bygg, både på egen eiendom, men også naboens
-
Frisiktlinjer for utkjørsel på offentlig vei
-
Gangadkomst/ kjøreadkomst
-
Arealbruk for parkering og uteoppholdsareal
-
Takflate
-
Fasadeliv
-
Møneretning
-
Tilknytning til vann- og avløpsnett
-
Høyspentledning eller -kabel
-
Jernbane- eller trikkespor
-
Eventuell terrengendring
